Ruiskupuristusruuvit: Nykyaikaisen muovituotannon sydän

Muovin prosessoinnissa harvat komponentit ovat yhtä kriittisiä – ja niin usein unohdetaan – kuinruiskuvalu ruuvipiippu. Tämä tarkasti suunniteltu kokoonpano tekee enemmän kuin vain materiaalin siirtämisen; se sulaa, sekoittuu ja muodostaa jokaisen päivittäin käyttämämme muoviosan perustan. Teollisuuden vaatiessa suurempaa tarkkuutta, nopeampia syklejä ja kestävämpiä toimintoja, ruuvipiipputeknologia on hiljaisessa mutta merkittävässä kehityksessä.

Ruuviputken ydintoiminto

Jokainen ruiskuvalukone toimii yksinkertaisella periaatteella: muuta kiinteät muovipelletit homogeeniseksi sulaksi nesteeksi ja ruiskuta se sitten muottiin. Ruuvipiippu tekee tämän mahdolliseksi kolmessa peräkkäisessä vaiheessa – plastisoinnissa, kerääntymisessä ja ruiskutuksessa – samalla kun se kestää jopa 2 500 baarin painetta.

Yksinkertaisesti sanottuna: josruuvi piippuon koneen sydän, sen suunnittelu määrää koko toimintasi kunnon.

Jokainen ruiskuvalussa työskentelevä tietää tämän: ruuvipiippu on koneen "vatsa" — syöttää muovia sisään, ja se, "sulautuuko" kunnolla ja tuleeko ulos tasaisesti, riippuu täysin tästä komponentista. Hyvä ruuvipiippusarja pitää koneesi toiminnassa vuosia ilman suurempia ongelmia. Mutta valitse väärä tai jätä huolto huomioimatta, niin näet parhaimmillaan viallisia tuotteita tai pahimmillaan täydellisen tuotantolinjan sulkemisen – eikä menetys ole vain varaosien hinta, vaan arvokas läpimenoaika ja asiakkaiden luottamus.

Miksi ruuvitynnyrit ovat niin "herkkiä"?

Ruuvitynnyrit toimivat joissakin valmistuksen vaativimmista olosuhteissa:

• Korkeat lämpötilat: Tynnyrin lämpötilat vaihtelevat tyypillisesti 150 °C - 400 °C, riippuen käsiteltävästä materiaalista
• Korkeat paineet: Ruiskutuspaineet voivat nousta 1 500–2 500 baariin – verrattavissa pienen auton painoon, joka painaa kynnen kokoista aluetta
• Voimakas kuluminen: lasikuidulla, mineraalitäyteaineilla tai palonestoaineilla vahvistetut materiaalit ovat erittäin hankaavia ruuvin ja tynnyrin pinnoissa – kuten hiekkapaperi, joka hankaa jatkuvasti metallia
• Korroosioriskit: Materiaalit, kuten PVC ja POM, voivat vapauttaa syövyttäviä kaasuja korkeissa lämpötiloissa aiheuttaen kemiallisen hyökkäyksen tynnyrin sisäseinään

Näissä ankarissa työoloissa ruuvipiippu on yksi ruiskuvalukoneen useimmin vaihdetuista ja valinnan kannalta kriittisimmistä kulutusosista.

Kuinka ruuvitynnyrit valmistetaan?

Ruuvipiippu saattaa näyttää yksinkertaiselta, mutta sen valmistusprosessi on erittäin pitkälle kehitetty.

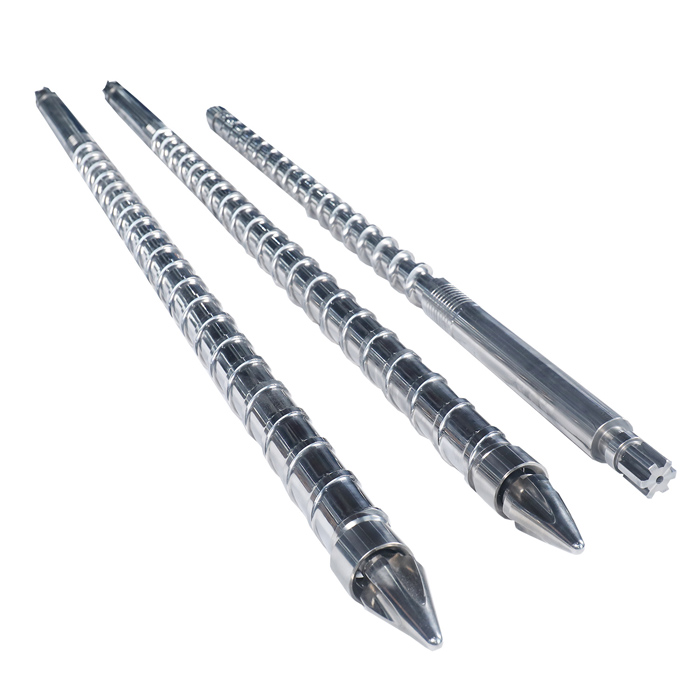

Ruuvien valmistus

Ruuvit työstetään tyypillisesti nitratusta teräksestä tai jauhemetallurgisesta pikateräksestä, muotoillaan tarkasti sorvaamalla ja jyrsimällä, minkä jälkeen ne kovetetaan nitraus- tai pinnoituskäsittelyillä pinnan kovuuden ja kulutuskestävyyden parantamiseksi. Laajemmat ruuvit on päällystetty volframikarbidi- tai kromi-nikkeliseospinnoitteilla, ja niiden kovuus on jopa HV 1200–1400 (Vickers-kovuus) – yli kaksi kertaa kovempi kuin tavalliset nitratut ruuvit.

Tynnyrin valmistus

Yleisin tynnyriteknologia on bimetallinen keskipakovalu – kulutusta ja korroosiota kestävä metalliseoskerros (noin 1,5–2,5 mm paksu) valetaan keskipakoisesti tavallisen teräsputken sisäseinään. Tämä kerros voi saavuttaa HRC 58–64 (Rockwell-kovuuden), mikä tarjoaa huomattavasti pidemmän käyttöiän kuin tavalliset tynnyrit. Vaikka tämäntyyppiset tynnyrit ovat kalliimpia, ne ovat välttämättömiä lasitäytteisten tai erittäin hankaavien materiaalien käsittelyssä.

Kuinka valita oikea ruuvipiippu? Kolme kultaista sääntöä

Monet ostajat kysyvät "mikäruuvi piippuon paras", mutta kokeneet teknikot kertovat sinulle: ei ole olemassa yhtä parasta vaihtoehtoa – vain se, joka sopii tarpeisiisi. Noudata näitä kolmea käytännön sääntöä:

Sääntö 1: Sovita ruuvi materiaaliisi

Sääntö 2: Yhdistä koneen parametrit

Älä katso vain itse ruuvia, vaan varmista, että ruiskutuskapasiteetti ja pituus-halkaisijasuhde (L/D) ovat yhteensopivia koneesi kanssa.

L/D-suhde: Ruuvin tehollisen pituuden suhde halkaisijaan. Tyypillinen alue on 18:1–25:1. Suuremmat suhteet parantavat vaativien materiaalien pehmityksen laatua, mutta myös lisäävät sulatteen viipymisaikaa ja leikkauslämpöä – lämpöherkät materiaalit voivat hajota.

Puristussuhde: Tilavuuden muutossuhde ruuvin syöttö-, puristus- ja annostelualueilla. Yleiskäyttöiset muovit käyttävät yleensä 2,5:1–3,5:1; PVC ja muut lämpöherkät materiaalit tarvitsevat pienempiä puristussuhteita leikkauskuumenemisen vähentämiseksi.

Käytännön vinkki: Jos olet epävarma, tarkista alkuperäinen koneen käsikirja tai kysy suoraan laitteen valmistajalta – he tuntevat koneensa parhaiten ja voivat antaa sinulle luotettavimman neuvonnan.

Sääntö 3: Katso kokonaiskustannuksia, älä vain ostohintaa

Ruuvipiippusarjat vaihtelevat muutamasta tuhannesta kymmeniin tuhansiin dollareihin. Kokeneet ostajat katsovat kuitenkin hintaa tuotettua osaa kohti. Halvempi ruuvi, joka kuluu kolmessa kuukaudessa, voi itse asiassa maksaa enemmän kuin yli vuoden kestävä premium-ruuvi, koska seisokit ja vaihtotyöt ylittävät usein hintaeron.

Päivittäinen huolto: viisi kieltäytymistä

Paraskin ruuvipiippu epäonnistuu aikaisin ilman asianmukaista huoltoa. Tässä on viisi käytännön vinkkiä kokeneilta teknikolta:

1. Älä aloita kylmänä. Esilämmitä aina huolellisesti ennen koneen käynnistämistä. Kun asetettu lämpötila on saavutettu, pidä sitä 15–20 minuuttia, jotta ruuvi ja piippu laajenevat tasaisesti. Jos aloitat kylmällä koneella, epätasainen lämpölaajeneminen voi saada ruuvin tarttumaan piipun sisään – ja tämä tarkoittaa täydellistä purkamista.

2. Älä ohita materiaalien kuivaamista. Hygroskooppiset materiaalit, kuten PA ja PET, on kuivattava määritettyyn kosteuspitoisuuteensa ennen käsittelyä. Kosteus korkeissa lämpötiloissa aiheuttaa ruuvin ja piipun hydrolyyttistä korroosiota – et näe sitä tapahtuvan, mutta vauriot kertyvät ajan myötä.

3. Älä unohda tarkistaa takaiskuventtiiliä. Takaiskuventtiili (tarkistusrengas) on ruuvikokoonpanon nopeimmin kuluva osa. Tarkista se säännöllisesti ja vaihda se, kun se on kulunut. Jos se ei tiivisty kunnolla, materiaali vuotaa takaisin ruiskeen aikana, mikä aiheuttaa epäjohdonmukaisia ​​lyöntipainoja ja nousevia hylkäysmääriä.

4. Älä anna ruuvin käydä tyhjäksi. Jos suppilosta loppuu materiaali, pysäytä kone välittömästi tai täytä se uudelleen. Ruuvin tyhjennys tynnyrin sisällä tarkoittaa metalli-metalli-kosketusta – vain muutaman kerran ruuvi ja piippu ovat pilalla.

5. Älä ohita ruostesuojausta sammutuksen aikana. Pitkien seisokkien (esim. lomasulkemisen) aikana puhdista tynnyri aina puhdistusaineella, kuten PP:llä tai PE:llä, ja levitä sitten ruosteenestoöljyä ennen sulkemista. Muuten löydät ruostetta tynnyrin sisäseinästä käynnistyksen yhteydessä – ja tuotteesi tulevat ulos täynnä mustia täpliä. Se ei vain ole vaivan arvoista.

Milloin on aika vaihtaa ruuvipiippusi?

Varo näitä varoitusmerkkejä – ne osoittavat, että on aika harkita vaihtamista:

Epäjohdonmukaiset osien painot: Osien paino vaihtelee merkittävästi samoilla asetuksilla ja muotilla

Mustia pilkkuja tai keltaisia ​​raitoja osissa: Materiaali hajoaa tynnyrin sisällä – usein merkki liiallisesta leikkauslämmöstä ruuvin kulumisesta

Pienempi suorituskyky: Vähemmän materiaalin tuotantoa samalla ruuvin nopeudella – tarkoittaa, että ruuvi on kulunut ja vähemmän tehokas

Ruiskutuspaine nousee epänormaalisti: Saman ruiskutusnopeuden saavuttamiseksi tarvitaan korkeampi paine – osoittaa piipun kulumisen tai lisääntyneen ruuvin välyksen

Jos huomaat jonkin näistä, ajoita tarkastus tai vaihto mahdollisimman pian. Täydellisen epäonnistumisen odottaminen on paljon kalliimpaa kuin ennakoiva vaihtaminen.
