Miksi väärä ruuvipiippu maksaa enemmän kuin oikea
Ruuvipiippu, joka ei vastaa polymeeriäsi, ei petä äänekkäästi. Se epäonnistuu hitaasti. Lähtö poikkeaa spesifikaatioiden alapuolelta. Sulan laatu heikkenee. Mustia täpliä näkyy tuotteessa, joka oli ennen toiminut puhtaana. Kuusi kuukautta myöhemmin huoltotiimi vetää ruuvin, jonka olisi pitänyt kestää kolme vuotta.
Theyksiruuvipiippu vs kaksiruuvipiippupäätös ohjaa kaikkea. Tee se oikein ja kone toimii vuosia. Tee se väärin ja maksat hylkäämistä, seisokkeista ja vaihdosta, jota et ole budjetoinut.
Kaksi kysymystä ratkaisee valinnan.Mitä materiaalia käsittelet?Jamitä sulatteen pitää muuttua ennen kuin se saavuttaa suulakkeen?Kaikki muu – L/D-suhde, lentosyvyys, tynnyrin seos – seuraa näistä kahdesta vastauksesta.
Tämä opas opastaa sinut molempien läpi, antaa sinulle tekniset numerot, jotka useimmat artikkelit jättävät pois, ja näyttää tarkalleen, mitä ruuvipiippujen valmistaja tarvitsee lainataksesi oikean osan.
Mikä on yksiruuvinen piippu?
Yksi ruuvipiippu pitää yhden pyörivän ruuvin lämmitetyn reiän sisällä. Ruuvi vetää polymeeriä eteenpäin kitkan avulla – pelletit tarttuvat tynnyrin seinämään kovemmin kuin ruuvin juureen, joten materiaali liikkuu kohti suulaketta sen sijaan, että se pyöriisi paikallaan.
Ruuvi tekee työnsä kolmella vyöhykkeellä.
Syöttöalue.Syvälennot kuljettavat kiinteitä pellettejä suppilosta. Lentosyvyys pysyy tässä antelias - materiaali on edelleen kiinteää ja tarvitsee tilavuutta.
Puristusalue.Lentosyvyys pienenee. Polymeeri tiivistyy, sulaa kuumaa tynnyrin seinää vasten ja leikkaa itseään vasten. Suurin osa sulamisesta tapahtuu täällä.
Mittausalue.Matalat lennot pumppaavat tasaisen sulan tasaisella paineella suulakkeeseen. Johdonmukaisuus on tärkeämpää kuin sekoitus.
Tärkeimmät tiedot
| Parametri | Tyypillinen alue |
|---|---|
| L/D suhde | 20:1 - 36:1 (25:1 - 33:1 kattaa suurimman osan työstä) |
| Poran halkaisija | Ø14 mm - Ø500 mm |
| Työpituus | Jopa 10 000 mm |
| Pohja teräs | 38CrMoAlA (1,8509), 34CrAlNi7, 42CrMo |
| Nitraussyvyys | 0,4-0,7 mm |
| Pinnan karheus | Ra 0,4 um |
| Suoruus | 0,015 mm |
Missä Single Screws voittaa
Yksinkertainen muotoilu. Vähemmän kulumiskohtia. Pienemmät kustannukset. Helppo kuljettajan koulutus. Yksiruuvipuristimen tynnyri, joka toimii puhtaana PE nopeudella 400 kg/h, on kone, jonka voit opettaa uuden vuokralaisen käymään viikossa.
Tuotantonopeus on vahva homogeenisille materiaaleille. Ruuvi muodostaa painetta hyvin, mikä on tärkeää putkimuotteille ja levymuotteille, jotka tarvitsevat tasaista pääpainetta. Huolto on yksinkertaista: vedä ruuvi, puhdista se, mittaa ja laita takaisin.
Missä yksittäiset ruuvit jäävät vajaaksi
Sekoituskyky on rajallinen – ja tämä on kova katto. Yksi ruuvi siirtää polymeeriä alas kanavaa pitkin, jossa leikkausnopeus saavuttaa huippunsa piipun seinämässä ja laskee lähelle nollaa ruuvin juuressa. Korkean leikkausvoiman sekoitusvyöhykkeet maksavat tuotannon ja nostavat sulamislämpötilaa, joten et voi pinota monia niistä.
Yksittäiset ruuvit eivät voi hajottaa agglomeraatteja. Ne eivät voi levittää lasikuitua tasaisesti. Ne eivät voi haihduttaa tehokkaasti. Sekoituselementit, kuten Maddock tai ananassekoittimet, auttavat, mutta ne käsittelevät arkkitehtuurin oiretta, eivät itse arkkitehtuuria.
EJS valmistaaekstruuderin ruuvitynnyritØ14–500 mm:n alueella nitridoidussa ja bimetallirakenteessa, rakennettu asiakkaan piirustusten mukaan tai konemallin mukaan käännettynä.
Mikä on kaksoisruuvipiippu?
Kaksoisruuvipiippu pitää kahta toisiinsa liittyvää ruuvia kahdeksaslukuisen reiän sisällä. Ruuvit siirtävät materiaalia toistensa välillä toistuvasti. Tämä siirto on koko asian ydin – sen avulla kone voi leikata voimakasta leikkausta pieneen osaan sulatuksesta kerrallaan keittämättä suurinta osaa.
Mekanismi erottaa kaksoisruuvit yksittäisistä ruuveista tavalla, jota mikään ruuvin geometria ei voi väärentää. Materiaali liikkuu positiivisella siirtymällä vetovirtauksen sijaan, mikä tarkoittaa, että kone käsittelee jauheita, hiutaleita ja epäsäännöllistä syöttöä, joka näkee yhden ruuvin.
Kaksi perhettä hallitsee.
Parallel Twin Screw Barrel
Kaksi halkaisijaltaan vakioruuvia kulkevat vierekkäin suoraa porausta pitkin. Yhdessä pyörivät mallit hallitsevat yhdistämistä; vastakkain pyörivät mallit näkyvät tietyissä profiilisovelluksissa.
| Parametri | Tyypillinen alue |
|---|---|
| L/D suhde | 32:1 - 52:1 (40:1 yleinen yhdistämisessä) |
| Poran halkaisija | Ø20 mm - Ø250 mm |
| Ruuvielementti terästä | W6Mo5Cr4V2 (pikateräs M2), 38CrMoAlA |
| Tynnyriprofiili terästä | 40Cr, 38CrMoAlA, SKD61 |
| Vääntömomentti | Korkea – akselit kantavat sekoituksen vaatiman kuorman |
Rinnakkaiskaksoset toimivat modulaarisesti. Kuljetuselementit, vaivauskappaleet ja sekoituselementit liukuvat uritetuille akseleille prosessin vaatimassa järjestyksessä. Muuta muotoilua, muuta elementtien järjestystä. Tämä joustavuus on syy, miksi yhdistelmävalmistajat rakentavat linjansa heidän ympärilleen.
Paras:seostus, perusseos, lasikuituvahvisteiset yhdisteet, mineraalitäytetyt polymeerit, reaktiivinen ekstruusio, haihtuminen.
EJS rakentaarinnakkaiset kaksoisruuvipiiputØ20 - Ø250 mm, työpituus 10 m.

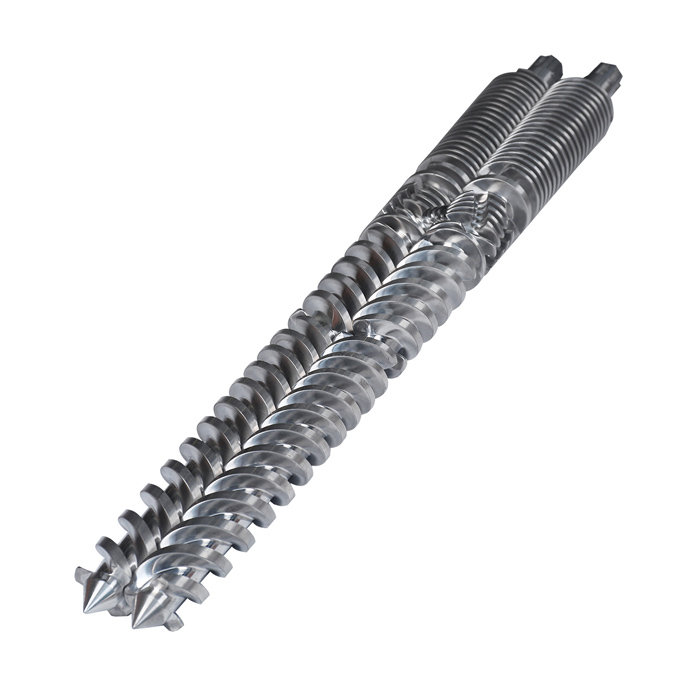

Kartiomainen kaksoisruuvipiippu
Kaksi kartioruuvia istuvat lähempänä toisiaan syöttöpäässä ja leviävät erilleen kohti suulaketta. Halkaisija kutistuu syötöstä poistoon – esimerkiksi 65/132 tarkoittaa 65 mm muotin päässä ja 132 mm syöttöpäässä.
| Parametri | Tyypillinen alue |
|---|---|
| Kokomerkintä | 30/70 - 188/330 |
| Yleiset koot | 35/80, 45/90, 50/105, 55/110, 65/132, 80/143, 92/188, 110/220 |
| Kierto | Vastakkain pyörivä |
| Ruuvin nopeus | Matala – hellävarainen lämpöherkille polymeereille |
Kartio tekee todella työtä. Syöttöpäässä olevat suuret lenkit tarttuvat helposti jauheeseen – kriittinen PVC-kuivaleokselle, jota yksittäisillä ruuveilla on vaikea syöttää. Kun halkaisija kapenee kohti suulaketta, materiaali tiivistyy ja paine muodostuu ilman suurta leikkausvoimaa, jolloin muodostuisi yhdensuuntainen kaksoiskappale.
Tämä lempeys on syy siihen, että jäykkä PVC kuuluu kartiomaiseen kaksoseen. PVC vapauttaa kloorivetyä ylikuumeneessaan. Leikkaus tuottaa lämpöä. Kartiomainen kaksoiskappale kääntyy hitaammin, leikkaa vähemmän ja saa materiaalin muotiin ennen kuin stabilointipakkaus loppuu.
Paras:jäykkä PVC-putki, PVC-profiili ja ikkunakehykset, WPC (puu-muovikomposiitti), PVC-levy.
EJS tuottaakartiomaiset kaksoisruuvipiiput30/70 - 188/330 välillä, ja se pitää sisällään 55/110 ja 65/132 puolivalmiina varastoina nopeuttaakseen toimitusta.
Head-to-Head vertailutaulukko
| Ominaisuus | Yksiruuvipiippu | Rinnakkais kaksoisruuvi | Kartiomainen kaksoisruuvi |
|---|---|---|---|
| Ruuvien lukumäärä | 1 | 2 | 2 (kapeneva) |
| Ruuvin pyöriminen | Yksi suunta | Yhdessä tai vastakkain pyörivä | Vastakkain pyörivä |
| Tyypillinen L/D-suhde | 20:1 – 36:1 | 32:1 – 52:1 | Korjattu kartiomaisella geometrialla |
| Sekoituskyky | Rajoitettu | Erinomainen (hajottava + levittävä) | Kohtalainen, lempeä |
| Leikkausvoima | Kohtalainen, hallitsematon | Korkea, tarkasti säädettävä | Matala, tarkoituksella |
| Syöttömuoto | Pelletit | Pelletit, jauhe, hiutale, kuitu | Jauhe ja kuiva sekoitus |
| Parhaat materiaalit | PE, PP, PS, ABS, HDPE | Täytetyt yhdisteet, masterbatch, GF-nailonia | Jäykkä PVC, WPC |
| Tuotantonopeus | Korkea homogeeniselle sulalle | Korkea, sekoitustyöt mukana | Kohtalainen |
| Huollon monimutkaisuus | Matala | Korkea (modulaariset elementit) | Kohtalainen |
| Suhteellinen tynnyrihinta | 1,0× | 3-5× | 2-4× |
| Tyypillisiä sovelluksia | Putki, kalvo, levy, kaapeli | Sekoittaminen, masterbatch | PVC-putki, profiili, WPC |
Mitkä sovellukset tarvitsevat yhden ruuvin piipun?
Yksi ruuvipiippu ansaitsee paikkansa, kun materiaali saapuu valmiina. Polymeeri on jo sekoitettu. Pelletit ovat tasalaatuisia. Sinun tehtäväsi on sulattaa ne puhtaasti ja työntää ne muotin läpi tasaisella paineella.
Maksaminen kaksoisruuvisekoituskyvystä, jota et koskaan käytä, on yleisin ylikulutus ekstruusiohankinnoissa.
| Sovellus | Suositeltu ruuvityyppi | Miksi |
|---|---|---|
| Putken suulakepuristus (PE, PP, HDPE) | Yksi ruuvi | Esisekoitetut pelletit; ulostulon sakeus voittaa sekoittamisen |
| Kalvon puhallus (LDPE, LLDPE, HDPE) | Yksi ruuvi | Tasainen sula vakaassa paineessa; ei sekoitusvaatimusta |
| Levyjen suulakepuristus (ABS, PS, PP) | Yksi ruuvi | Standard amorfinen käsittely; painetta lisääviä asioita |
| Kaapelin vaippa | Yksi ruuvi | Yhdiste saapuu valmiina; ulottuvuuden hallinta on etusijalla |
| Puhallusmuovaus | Yksi ruuvi | Sulan laatu ja hautojen konsistenssi, ei sekoittumista |
| Ruiskuvalu | Yksi ruuvi ( edestakaisin liikkuva) | Erillinen luokka – ruuvi toimii myös mäntänä |
Ruiskutusruuvit ansaitsevat huomion. Ne pyörivätjaliukua, joten niissä on ruuvikärkikokoonpano – kärki, takaiskuventtiili, tarkistusrengas – jota suulakepuristusruuveilla ei koskaan ole. Tynnyri on yksiruuvireikäinen, mutta laitteisto on oma kurinalaansa.
Mitkä sovellukset edellyttävät kaksoisruuvipiippua?
Kaksoisruuvipiippu tulee välttämättömäksi, kun sulan täytyy ollamuuttunut, ei vain sulanut.
Jäykkä PVC-putki ja profiili.PVC hajoaa eksotermisesti ja vapauttaa HCl:a. Yksi ruuvi tuottaa hallitsematonta leikkauslämpöä, joka nopeuttaa tätä reaktiota. Jäykkä PVC saapuu kuivajauheseoksena, jota yksi ruuvi syöttää huonosti. Kartiomainen kaksoisruuvipiippu syöttää jauhetta, tiivistää sen hellästi ja toimittaa sen pienellä leikkausvoimalla. Jäykän PVC:n käyttäminen yhdellä ruuvilla tuottaa vaurioita, mustia pilkkuja ja huonon pinnan.
Sekoittaminen ja masterbatch.Dispersiivinen sekoitus hajottaa agglomeraatit erilleen. Pigmenttiagglomeraatti, joka selviää ruuvista, näkyy juovana asiakkaasi osassa. Vaivauslohkot rinnakkaisessa kaksoisosassa käyttävät leikkausvoimaa, joka tarvitaan näiden agglomeraattien rikkomiseen; yksi ruuvikanava ei voi.
Lasikuitu, kalsiumkarbonaatti ja talkilla täytetyt yhdisteet.Täyteaineen tulee levitä tasaisesti ja – lasikuidun osalta – säilyttää kuidun pituus. Rinnakkaisten kaksosten avulla voit asettaa sekoitusintensiteetin tarkasti ruuvia pitkin, ja sivusyöttimet tuovat kuidun sulamisvyöhykkeen alavirtaan kuitujen pituuden suojaamiseksi.
Reaktiivinen ekstruusio.Varttaminen, ketjun pidentäminen ja silloittaminen vaativat kontrolloidun viipymäajan ja intensiivisen sekoittamisen. Kaksoisruuvit toimittavat molemmat, koska elementtien järjestys määrittää viipymäajan jakautumisen.
Haihtuminen.Kosteuden, liuottimen tai monomeerin poistaminen vaatii tuuletetun osan, jossa sula leviää ohuesti tyhjiössä. Kaksoisruuvit luovat tämän pinnan uusiutumisen; Yksittäiset ruuvit tuskin hallitsevat sitä.
WPC (puu-muovi-komposiitti).Puujauho on hankaavaa, lämpöherkkää ja ruokkii kuin jauhe. Kartiomaiset kaksoset hoitavat ruokinnan ja pitävät leikkausvoiman riittävän alhaisena välttääkseen puun polttamisen.
Materiaaliopas – mitä polymeeriä käytät?
| Polymeeri | Suositeltu ruuvityyppi | Syy |
|---|---|---|
| PVC (jäykkä / uPVC) | Kartiomainen kaksos | Lämmölle herkkä; jauhe rehu; tarvitsee hellävaraista leikkausta |
| PVC (joustava) | Kartiomainen tai yhdensuuntainen kaksos | Pehmitinpitoisuus alentaa leikkausherkkyyttä |
| PE / PP / HDPE | Yksi ruuvi | Homogeeninen sula, yksinkertainen käsittely |
| ABS/PS/PC | Yksi ruuvi | Normaali amorfinen käsittely |
| Lasilla täytetty nylonia | Rinnakkaispari | Suuri sekoitustarve; kuidun pituuden säätö |
| Valmistus/tiiviste | Rinnakkaispari | Dispersiivinen sekoitus on koko tuote |
| CaCO3-täytteinen polyolefiini | Rinnakkaispari | Täyteaine dispersio; kulutuksenkestävyys vaaditaan |
| Kumiyhdisteet | Yksi ruuvi (kumigeometria) | Pin tynnyri ja kylmäsyöttö, oma kategoria |
| WPC | Kartiomainen kaksos | Hankaava, lämpöherkkä, jauhemainen rehu |
| PET (pullosta pulloon) | Twin (tuuletettu) | Haihdunta kosteuden ja IV-säätelyyn |
| PET (arkki, kuivattu) | Yksi ruuvi | Esikuivatut pelletit eivät tarvitse tuuletusta |
Ruuvitynnyrin materiaalit - nitrattu vai bimetallinen?
Ruuvityyppi vastaamitenkäsittelet. Tynnyrimateriaali vastaakuinka kauan laitteisto kestää. Useimmat vertailuartikkelit ohittavat tämän kokonaan – ja sieltä suuri osa ennenaikaisista epäonnistumisista johtuu.
Nitrattu rakenne
Nitraus diffundoi typpeä perusteräksen pintaan muodostaen 0,4-0,7 mm syvän kovan kotelon. 38CrMoAlA on perusteräs Aasiassa; 34CrAlNi7 nitridit syvemmälle ja kovemmin samaan käsittelyyn.
Valitse nitrattu, kun:käytät puhtaita, täyttämättömiä hartseja - luonnon PP, PE, PS, ABS. Kotelo kestää kulumista, ja bimetalli ostaa suojan, jota et koskaan käytä.
Raja:kova kotelo on ohut. Hankaavat täyteaineet leikkaavat sen läpi, ja sen alla on pehmeämpi ydinteräs, joka kuluu nopeasti.
Bimetallirakenne
Bimetalli lisää erillisen kulutusta kestävän seoskerroksen. Ruuviin EJS levittää sen PTA-hitsauksella (plasma-siirtokaari) - 1,0 - 1,5 mm Ni60, Colmonoy 56 tai Colmonoy 83. Tynnyriin metalliseos menee keskipakovalulla - 2,0 - 3,0 mm EJS01 - EJS04 -laatuja.
| Metalliseos | Koostumus | Kulumisenesto | Korroosionesto | Kovuus |
|---|---|---|---|---|
| Ni60 (ruuvi) | Ni+Cr+Fe+Si | ★★★ | ★★★★ | HRC 56–62 |
| Colmonoy 56 (ruuvi) | Ni+Cr+Si+Fe | ★★★ | ★★★★ | HRC 53–58 |
| Colmonoy 83 (ruuvi) | Ni+Wc+Cr+C | ★★★★ | ★★★★ | HRC 50-55 |
| EJS01 (tynnyri) | Fe+Ni+Cr+B | ★★★ | ★★ | HRC 58–62 |
| EJS02 (tynnyri) | Ni+Cr+Co+B | ★★ | ★★★ | HRC 50–58 |
| EJS03 (tynnyri) | Ni+Cr+Co+V+B | ★★★ | ★★★ | HRC 55–60 |
| EJS04 (tynnyri) | Ni+Wc+Cr+B | ★★★★ | ★★★ | HRC 55–60 |
Päivitä bimetalliksi, kun käsittelet:
- Lasikuitu tai mineraalitäyteaineet – hankaus tuhoaa nitridikotelon
- Palonestoaineet – monet pakkaukset ovat kemiallisesti aggressiivisia
- Jäykkä PVC – HCl hyökkää poraukseen; EJS02 tai EJS03 vastustaa sitä
- Kierrätetty tai jälkikäteen valmistettu rehu – hiekka ja hienometalli käyttäytyvät kuin hiekkapaperi
- Kaikki linjat, joilla käyttöaika tekee käyttöiästä hallitsevan taloudellisen tekijän
Huomaa vastahakoinen yksityiskohta: Colmonoy 83 näyttääalentaaRockwell-kovuus kuin Ni60, mutta sillä on kuitenkin paras kulumisenestoluokitus. Matriisiin upotetut volframikarbidihiukkaset tekevät työtä hankaavia täyteaineita vastaan – bulkkikovuus ei ole sama ominaisuus kuin kulutuskestävyys.
EJS tuottaabimetalliset ruuvitynnyritkaikissa seitsemässä metalliseoslaadussa, yhden ruuvin, yhdensuuntaisen kaksois- ja kartiomaisen kaksoisgeometriaan.
Kustannusvertailu - yksi vs kaksoisruuvipiippu
Ruuvitynnyreillä ei ole listahintaa. Ne ovat lähes 100 % mukautettuja osia, ja hinta heijastelee seoslaatua, perusterästä, pintakäsittelyä, L/D-suhdetta ja pituutta. Jokainen toimittaja, joka lainaa luetteloa näkemättä piirustusta, arvaa.
Se, mikä pätee toimittajiin, onsuhteellinenkustannusrakenne.
| Tynnyrin tyyppi | Suhteellisten kustannusten indeksi | Kuljettaja |
|---|---|---|
| Yksiruuvinen piippu | 1,0× | Yksi ruuvi, yksi poraus, yksinkertainen geometria |
| Kartiomainen kaksoisruuvipiippu | 2-4× | Kaksi kartioruuvia, monimutkainen poraustyöstö |
| Yhdensuuntainen kaksoisruuvipiippu | 3-5× | Kaksi ruuvia, modulaariset elementit, uritetut akselit, poikkileikkaustynnyrit |
Kaksoisruuvisäiliöt maksavat enemmän, koska koneistus on vaikeampaa ja osien määrä on suurempi. Tämä palkkio kannattaa maksaa, kun prosessi vaatii sekoittamista – ja puhdasta jätettä, kun sitä ei tarvitse.
Ostajat alipainottavat kaksi kustannustekijää:
Väärä ruuvityyppi on kallein saatavilla oleva virhe.Yksi ruuvi, joka pyörittää jäykkää PVC:tä, tuottaa hylkyjä ja hajoamista. Nämä tappiot ylittävät tynnyrin hintaeron kuukausien sisällä.
Alimääritelty materiaali maksaa enemmän kuin ylimääritelty.Nitrattu ruuvi lasitäytteisessä nailonissa kuluu murto-osassa bimetalliruuvin käyttöiästä. Halvemmasta osasta tulee kalliimpi osa toisella vaihtojaksolla.
Kiinalaiset ruuvipiippujen valmistajat tarjoavat tyypillisesti 30–50 % alle eurooppalaisen vastaavan vastaavan metallurgian. Rako tulee työstä ja yläpuolelta, ei ohuemmista seoskerroksista – edellyttäen, että tarkistat tekniset tiedot. Pyydä seoslaatua, kerroksen paksuutta ja materiaalitodistusta.
Kuinka valita - Vaiheittainen päätöksentekokehys
Käy nämä läpi järjestyksessä. Jokainen vastaus kaventaa seuraavaa.
- Mikä on ensisijainen polymeerisi?Tarkista yllä oleva materiaaliopastaulukko. Jäykkä PVC päättää keskustelun välittömästi – kartiomainen kaksoiskappale, eialtsyntyperäinen.
- Tarvitseeko sulatus työtä vai vain sulamista?Jos pelletit saapuvat sekoitettuna ja sinun tehtäväsi on sulattaa ja muotoilla, yksi ruuviputki tekee sen. Jos sinun on hajotettava, reagoitava, ilmattava tai sekoitettava, tarvitset kaksosen.
- Onko materiaali lämpöherkkä?PVC-, PVDC- ja puutäytteiset yhdisteet rankaisevat suurta leikkausvoimaa. Kartiomainen kaksois, pieni nopeus, pieni leikkausvoima.
- Missä muodossa raaka-aine on?Jauhe ja kuivaseos syöttyvät huonosti yksittäisiin ruuveihin. Kaksoisruuvit syöttävät niitä positiivisella siirtymällä.
- Mikä on tavoitetehosi?Yhdistä L/D ja halkaisija siihen. Älä mittaa tynnyriä toivottuun tehoon kolmen vuoden kuluttua – käytät sitä nälkäisenä ja epävakaana tänään.
- Käytätkö useita materiaaleja tällä koneella?Kaksoisruuvit konfiguroi uudelleen muuttamalla elementtien järjestystä. Yksittäiset ruuvit eivät. Joustavuudella on hintansa, mutta myös toisen koneen ostamisella.
- Mitä metalliseosta seos vaatii?Puhdas hartsi → nitrattu. Täytetty, syövyttävä tai kierrätetty → bimetalli.
Kehys konvergoi nopeasti. Useimmat ostajat valitsevat yhden ruuvin tavallista suulakepuristusta varten, kartiomaisen kaksoisruuvin PVC:tä varten, rinnakkaisen kaksoisruuvin yhdistämiseen – ja käyttävät sitten todellisen päätöksentekoaikansa metalliseokseen, jossa käyttöikä todella elää.
Kuinka tehdä tarjous ruuvipiippujen valmistajalta
Ruuvipiipputehdas tarvitsee nämä tiedot tarjotakseen yhden työpäivän:
- Koneen merkki ja malli.Ruuvipiiput rakennetaan piirustuksen tai konemerkin ja koodin mukaan. Malli kiinnittää usein geometrian suoraan.
- Ruuvin tyyppi ja kokoonpano.Yksittäinen, yhdensuuntainen tai kartiomainen kaksoispari. Huomioi kaksoisruuveilla pyöriminen yhdessä tai vastakkain.
- Halkaisija ja L/D-suhde.Kartiomaisille kaksosille kokomerkintä (55/110, 65/132) sisältää molemmat.
- Hartsi- ja täyteainepitoisuus - rehellisesti."PP" ja "PP, jossa on 25% talkkia ja 15% uudelleenjauhetta" ovat erilaisia kulumisongelmia ja erilaisia seosratkaisuja. Tämä yksi rivi ohjaa metallurgian suositusta enemmän kuin mikään muu lähettämäsi.
- Piirustus, jos sinulla on sellainen.Piirustus on nopein tie tarkaan tarjoukseen. Ilman yhtä lähetä tuotekuvia sekä tärkeimmät mitat – halkaisija, pituus, laipan tiedot.
- Uusi rakennus vai vaihto?Vaihtoa varten kulumismitat ja valokuvat kuluneesta osasta auttavat tehtaalla arvioimaan, voittaako kunnostus uuden valmistuksen.
Ruuvipiiput ovat tilausosia, joten piirustuksilla on tässä enemmän merkitystä kuin melkein missään muussa hankinnassa. Lähetä ne, ja vakava valmistaja tulee takaisin tarjouksen kanssa työpäivässä.
Pyydä tekninen arvio tai tarjous EJS:ltä— tehdas on rakentanut ruuveja ja tynnyreitä Jintang Islandille vuodesta 1992 lähtien yksiruuvin, rinnakkaisen kaksois- ja kartiomaisen kaksoisgeometriaan.
Yleisimmät virheet ruuvipiipputyypin valinnassa
- Ajo jäykkä PVC yksi ruuvi tynnyri.Kallein ja yleisin virhe. Hajoaminen, mustat täplät, huono pintakäsittely. Jäykkä PVC tarvitsee kartiomaisen kaksoiskappaleen. Piste.
- Käyttämällä rinnakkaiskaksosta, johon kartiomainen kaksos kuuluu.Rinnakkaiset kaksoset tuottavat enemmän leikkausvoimaa kuin jäykät PVC-profiilit sietävät. Korkeampi spesifikaatio ei ole sama kuin oikea spesifikaatio.
- Seoksen alimäärittely.Nitridin tilaaminen, kun seos vaatii bimetallia. Säästö haihtuu ensimmäisellä ennenaikaisella vaihdolla.
- Väärän L/D-suhteen valinta.Liian lyhyt ja polymeeri ei sula kokonaan – saat sulamatonta ja painepiikkejä. Liian pitkä ja lämpö kerääntyy, mikä heikentää lämpöherkkiä hartseja.
- Pelkästään hinnalla ostetaan.Pyydä materiaalitodistus. Kysy seoskerroksen paksuutta. Lainaus, joka on 40 % jokaisen toisen saman piirustuksen tarjouksen alapuolella, tarkoittaa, että jotain on leikattu – yleensä seoksen paksuus, joskus seoksen vaihto.
- Kulumistarkastuksen väliin vaihdon yhteydessä.Uusi ruuvi kuluneen piipun sisällä kulkee suuremmalla välyksellä ensimmäisestä päivästä lähtien. Mittaa molemmat. Vaihda tai kunnosta ne sopivana parina.
FAQ – Yksiruuvi vs. kaksoisruuvipiippu
Voinko käyttää yhtä ruuvipiippua PVC-putkien suulakepuristamiseen?
Ei – ei jäykkään PVC:lle.Jäykkä PVC saapuu kuivajauheseoksena, jota yksi ruuvi syöttää huonosti, ja se hajoaa yhden ruuvin tuottaman leikkauslämmön vaikutuksesta hallitsemattomasti. Polymeeri vapauttaa hajoaessaan kloorivetyä, joka syövyttää porausta ja näkyy mustina täplinä ja huonona pintakäsittelynä tuotteessa. Kartiomainen kaksoisruuvipiippu syöttää jauhetta luotettavasti, toimii pienemmällä kierrosluvulla ja aiheuttaa paljon vähemmän leikkausvoimaa. Joustava PVC korkealla pehmitinpitoisuudella on anteeksiantavampi, mutta jäykkä PVC-putki ja profiili kuuluvat kartiomaiseen kaksoisosaan.
Mikä on tärkein ero kartiomaisen ja yhdensuuntaisen kaksoisruuvipiippujen välillä?
Kartiomainen kaksoset kartiomainen; rinnakkaiset kaksoset eivät.Kartiomaisessa kaksoisruuviholkissa on kaksi kartiomaista ruuvia, leveät syöttöpäästä ja kapeat suulakkeesta - merkitty kahdella numerolla, kuten 65/132. Suuri syöttöpää tarttuu jauheeseen helposti ja kartiomainen tiivistää materiaalia pienellä leikkausvoimalla, mikä sopii lämpöherkälle jäykkään PVC:lle ja WPC:lle. Yhdensuuntainen kaksoisruuvipiippu pitää halkaisijan vakiona pituudeltaan, pyörittää modulaarisia ruuvielementtejä uritetuilla akseleilla ja tuottaa paljon enemmän sekoitusintensiteettiä. Rinnakkaiskaksoset käsittelevät yhdistämistä ja masterbatchia; kartiomainen kaksoskahva PVC.
Onko kaksoisruuvipiippu aina parempi kuin yksiruuvipiippu?
Ei. Kaksoisruuvipiippu ei ole aina parempi – se on parempi sekoittamaan.Esiseostettujen pellettien sulattamiseksi ja pumppaamiseksi tasaisessa paineessa yksi ruuvipiippu sopii tai päihittää kaksoiskappaleen murto-osalla kustannuksista ja monimutkaisuudesta. HDPE-putkilinjat, LDPE-kalvolinjat ja ABS-levylinjat kulkevat yksittäisillä ruuveilla maailmanlaajuisesti, koska niiden materiaali saapuu valmiina ja niiden prosessia ei tarvitse sekoittaa. Kaksiruuvipiippujen ostaminen tähän työhön tarkoittaa 3–5-kertaista maksamista käyttämättömästä toiminnasta.
Kuinka paljon kaksiruuvipiippu maksaa enemmän kuin yksi ruuvi?
Odota 2–4 × kartiomaiselle kaksoiskappaleelle ja 3–5 × yhdensuuntaiselle kaksoiskappaleelle verrattuna vastaavaan yksiruuvipiippuun.Ensiluokkainen työstö, suurempi osien määrä ja modulaariset elementit ovat huippuluokkaa. Ruuvin tynnyreissä ei ole listahintaa – todellinen määrä riippuu seosainelaadusta, perusteräksestä, pintakäsittelystä, L/D-suhteesta ja pituudesta, joten jokainen valmistaja lainaa piirustustasi luettelon sijaan. Kiinalaiset valmistajat hinnoittelevat tyypillisesti 30–50 % alle eurooppalaisen vastaavan vastaavan metallurgian.
Voiko EJS valmistaa sekä yksiruuvia että kaksiruuvia?
Kyllä.EJS valmistaa suulakepuristimen ruuvipiippuja (yksiruuvityyppi, Ø14–500 mm), rinnakkaisia kaksoisruuvipiippuja (Ø20–250 mm) ja kartiomaisia kaksoisruuvipiippuja (30/70–188/330) – kaikkia ekstruusiogeometrioita. Tehdas valmistaa myös ruiskupuristettuja ruuvipiippuja, kumiruuvipiippuja, ruuvielementtejä ja piipun osia nitridi- ja bimetallirakenteella, piirustuskohtaisesti tai konemallista käänteisesti.
Mikä L/D-suhde minun pitäisi valita yksiruuvipuristimelleni?
Yhdistä L/D hartsisi sulamistarpeeseen: 20:1 - 25:1 helposti sulaville, lämpöherkille materiaaleille; 25:1 - 33:1 yleiskäyttöön; 33:1 - 36:1, kun tarvitset ylimääräistä sulatuspituutta tai tuuletettua osaa.Lyhyempi L/D rajoittaa viipymisaikaa ja suojaa lämpöherkkiä polymeerejä. Pidempi L/D antaa sulamisvyöhykkeelle tilaa työnsä loppuun saattamiseksi – tarvitaan korkeaviskoosisille hartseille tai suurille tuotantomäärille – mutta rakentaa enemmän lämpöä, mikä rankaisee hajoavia materiaaleja.
Mistä tiedän, että ruuvipiippu on vaihdettava?
Tehon putoaminen samalla ruuvin nopeudella on ensimmäinen merkki.Varo myös nousevaa sulatuslämpötilaa, korkeampaa käyttövirtaa samalla suorituskyvyllä ja laadun poikkeamaa, jota meisti ei voi korjata. Vahvista mittauksella: vedä ruuvia, mittaa lennon OD mikrometrillä ja reiän ID poraustulkilla useista kohdista ja laske säteittäinen välys. Kun välys saavuttaa suunnilleen kaksinkertaisen arvon, tynnyri jatkaa vaihtosuunnitelmaa. Lähes kolme kertaa uudenveroinen, useimmat prosessorit vaihdetaan.
Mikä on yhden vs kaksoisruuvipiippujen käyttöikä?
Käyttöikä riippuu paljon enemmän seoksesta kuin ruuvityypistä.Nitrattu yksi ruuvi, joka toimii puhtaana PE voi säilyttää tekniset tiedot vuosia; sama ruuvi 30 % lasitäytteisessä nailonissa saattaa olla tarpeen vaihtaa murto-osassa tästä ajasta. Bimetallirakenne pidentää käyttöikää huomattavasti hankaavissa ja syövyttävissä olosuhteissa. Kaksoisruuveissa kuluminen keskittyy tiettyihin elementteihin - vaivauskappaleet ensin - joten vaihtaminen tarkoittaa usein kuluneiden paikkojen vaihtamista koko ruuvin sijaan. Jokainen toimittaja, joka ilmoittaa yleisen tuntiluvun kysymättä hartsiasi, arvaa.
Johtopäätös
Sääntö on lyhyt:sovita tynnyri sen mukaan, mitä sulate tarvitsee, ei siihen, mitä esitteessä suositellaan.
- Esisekoitettujen pellettien sulattaminen ja kuljettaminen?Yksi ruuvi piippu. Yksinkertaisempi, halvempi ja yhtäläinen työ.
- Sekoitus, seostus, täyttö, ilmaus tai reagointi?Yhdensuuntainen kaksoisruuvipiippu. Mikään muu ei hajota agglomeraatteja.
- Jäykkä PVC vai WPC?Kartiomainen kaksoisruuvipiippu. Ei neuvoteltavissa.
Keskitä sitten todellinen huomiosi metalliseokseen. Ruuvin tyyppi määrittää, toimiiko prosessi; tynnyrin materiaali määrää, kuinka kauan se toimii. Nitrattu puhtaaseen hartsiin, bimetalliseen kaikkeen hankaavaan, syövyttävään tai kierrätykseen.
EJS valmistaa sekä suulakepuristimen ruuvipiippuja (yksiruuvi) että kaksoisruuvipiippuja – kartiomaisia ja yhdensuuntaisia – kaikkiin suulakepuristussovelluksiin, nitridi- ja bimetallirakenteissa. Lähetä koneen malli, piirustus ja hartsi, jota käytät:pyydä tekninen konsultaatio tai tarjous.
