Muovin suulakepuristus- ja seosteollisuudessa ekstruuderin suorituskyky vaikuttaa suoraan tuotannon tehokkuuteen, materiaalien laatuun ja käyttökustannuksiin. Vaikka monet ihmiset keskittyvät itse ruuvisuunnitteluun tai suulakepuristuskoneeseen,Segmentti Twin Screw Barrelon yksi keskeisistä komponenteista, joka määrittää käsittelyn vakauden ja joustavuuden.
Toisin kuin perinteiset yksiosaiset tynnyrit, segmentoiduissa kaksoisruuvitynnyreissä käytetään modulaarista rakennetta, joka mahdollistaa yksittäisten tynnyrin osien vaihtamisen, mukauttamisen tai uudelleenjärjestelyn erilaisten käsittelyvaatimusten mukaan. Tästä suunnittelusta on tullut yhä tärkeämpi sovelluksissa, jotka koskevat teknisiä muoveja, täytemateriaaleja, masterbatch-tuotantoa ja korkean suorituskyvyn polymeerien käsittelyä.
Mikä on segmentin kaksoisruuvipiippu?

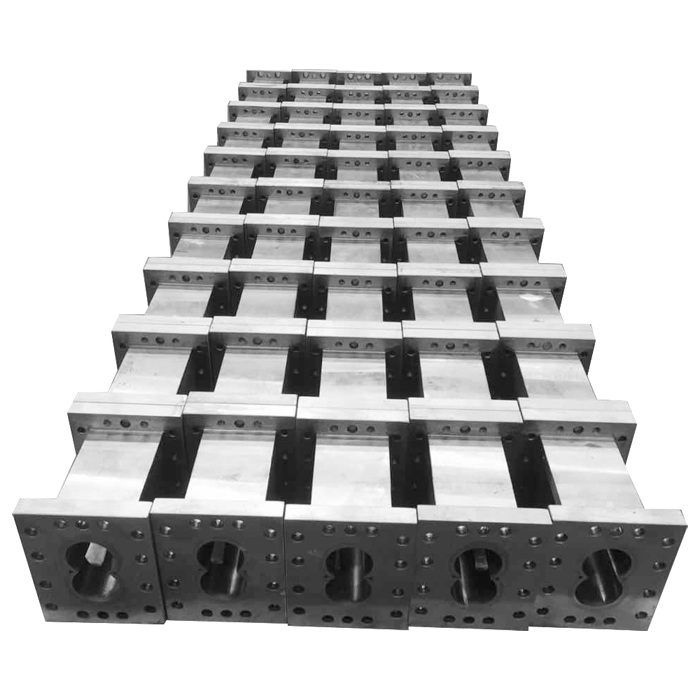

Segmentti Twin Screw Barrel on modulaarinen tynnyrijärjestelmä, jota käytetään yhdessä tai vastakkain pyörivissä kaksoisruuvipuristeissa.
Sen sijaan, että tynnyri valmistetaan yhtenä kokonaisena kappaleena, tynnyri on jaettu useisiin itsenäisiin osiin. Jokainen segmentti voi suorittaa erilaisia toimintoja, kuten:
Ruokinta
Sulaminen
Sekoitus
Tuuletus
Reaktion käsittely
Paineen rakentaminen
Tyypillinen segmentoitu kaksoisruuvipiippu sisältää:
| Komponentti |
Toiminto |
| Tynnyri segmentti |
Tarjoaa käsittelykammion materiaalivirtaukselle |
| Lämmitys/jäähdytyskanava |
Ohjaa käsittelylämpötilaa |
| Kulutusta kestävä vuori |
Parantaa käyttöikää hankaavissa olosuhteissa |
| Liitoslaippa |
Mahdollistaa useiden piippuosien kokoamisen |
Tämä modulaarinen rakenne antaa valmistajille enemmän vapautta optimoida suulakepuristusprosesseja.
Miksi segmentoituja kaksoisruuvipiippuja käytetään laajalti?
Nykyaikainen muovinkäsittely vaatii usein monimutkaisia materiaaleja.
Monet polymeerit vaativat erityisiä käsittelyolosuhteita, koska ne voivat sisältää:
Lasikuituja
Mineraaliset täyteaineet
Palonsuoja-aineet
Värin perusseos
Kierrätetyt materiaalit
Toiminnalliset lisäaineet
Kiinteä tynnyrirakenne ei välttämättä tarjoa tarpeeksi joustavuutta eri formulaatioille.
Segmentoitujen kaksoisruuvipiippujen avulla prosessorit voivat säätää koneen kokoonpanoa tuotantotarpeiden mukaan.
Tärkeimpiä etuja ovat:
Joustava käsittelykokoonpano
Helpompi huolto
Pienemmät vaihtokustannukset
Parempi sopeutuminen erilaisiin materiaaleihin
Parempi tuotannon tehokkuus
Alan salaisuus: tynnyrin kokoonpano voi muuttaa materiaalin suorituskykyä
Suulakepuristuskäsittelyssä vähän tunnettu tosiasia on, että itse tynnyrijärjestely voi vaikuttaa polymeerin lopullisiin ominaisuuksiin.
Eri tynnyrialueet voivat ohjata:
Sulamiskäyttäytyminen
Sekoitusintensiteetti
Asumisaika
Materiaalin dispersio
Kaasunpoistoteho
Esimerkiksi:
Vahvempi sekoitusosa voi parantaa lisäaineen hajoamista, mutta liiallinen leikkaus voi lisätä materiaalin hajoamista.
Siksi insinöörit suunnittelevat huolellisesti piippuyhdistelmiä, jotka perustuvat:
Materiaalin ominaisuudet
Tuotantonopeus
Tuotevaatimukset
Käsittelylämpötila
Tynnyri ei ole vain suojakuori ruuvin ympärillä; se on aktiivinen osa materiaalinkäsittelyjärjestelmää.
Segmenttien kaksoisruuvitynnyreissä käytetyt materiaalit
Koska kaksoisruuvipuristamiseen liittyy usein korkea lämpötila, paine ja kitka, tynnyrimateriaalit vaativat erinomaista kulutuskestävyyttä.
Yleisiä materiaaleja ovat:
Nitrattu teräs
Käytetään yleisiin suulakepuristussovelluksiin, koska:
Hyvä kovuus
Kustannustehokkuus
Luotettava suorituskyky
Bimetallinen piippu
Bimetallitynnyri käyttää kulutusta kestävää metalliseoskerrosta piipun sisällä.
Edut sisältävät:
Korkeampi kulutuskestävyys
Pidempi käyttöikä
Soveltuu täytetyille polymeereille
Erikoiseosmateriaalit
Erittäin syövyttävissä tai hankaavissa sovelluksissa voidaan valita erikoisseoksia parantamaan:
Korroosionkestävyys
Kulutuskestävyys
Lämpöstabiilisuus
Valmistusprosessi segmenttien kaksoisruuvitynnyreiden takana
Suorituskykyisen tynnyrin valmistaminen vaatii tarkkaa koneistusta ja materiaalitekniikkaa.
Teräsmateriaalin valmistelu
Korkealaatuinen seosteräs valitaan käyttötarpeen mukaan.
Tarkkuustyöstö
Sisäporauksen on säilytettävä tarkat mitat, jotta varmistetaan asianmukainen yhteistyö seuraavien välillä:
Ruuvielementit
Tynnyrin segmentit
Materiaalien käsittely
Lämpökäsittely
Lämpökäsittely parantaa mekaanisia ominaisuuksia ja lisää kestävyyttä käyttörasitukselle.
Pintakäsittely
Erityiskäsittelyjä tai seoskerroksia voidaan käyttää parantamaan:
Kulutuskestävyys
Korroosionkestävyys
Käyttöikä
Laaduntarkastus
Tyypillisiä tarkastuksia ovat:
Mittojen tarkkuus
Kovuustestaus
Sisäpinnan tarkastus
Painetestaus
Segmentin kaksoisruuvipiippujen sovellukset
Muovisekoitus
Segmentoituja tynnyreitä käytetään laajalti lisäaineita, täyteaineita tai lujitemateriaaleja sisältävien modifioitujen muovien valmistukseen.
Masterbatch-tuotanto
Ne tukevat tehokasta pigmentin leviämistä ja tasaista sekoittumista värin perusseoksen valmistuksen aikana.
Tekninen muovin käsittely
Materiaalit, kuten:
PA
PC
ABS
POM
vaativat usein tarkan lämpötilan ja sekoitussäädön.
Kierrätysteollisuus
Segmentoiduilla tynnyreillä varustettuja kaksoisruuvijärjestelmiä käytetään yhä enemmän kierrätyspolymeerien käsittelyyn, koska ne ovat joustavia eri materiaaliolosuhteiden käsittelyssä.
Piilotettu haaste: Kulutuskestävyys ja käsittelytehokkuus on oltava tasapainossa
Kovempi tynnyrin pinta ei aina tarkoita parempaa suorituskykyä.
Ekstruusiosovelluksissa valmistajien on tasapainotettava:
Kulutuskestävyys
Lämmönsiirron tehokkuus
Koneistustarkkuus
Kustannukset
Esimerkiksi erittäin kulutusta kestävät materiaalit voivat vaikeuttaa valmistusta ja vaikuttaa lämmönjohtavuuteen.
Paras tynnyrisuunnittelu riippuu todellisesta käsittelyympäristöstä kalleimman materiaalin sijaan.
Segmenttien kaksoisruuvipiippujen tulevaisuuden trendit
Pidempi käyttöikä materiaalit
Uusia seosteknologioita kehitetään parantamaan kestävyyttä:
Hankaus
Korroosio
Käyttö korkeassa lämpötilassa
Lisää joustavia modulaarisia malleja
Tulevat suulakepuristusjärjestelmät jatkavat siirtymistä kohti helpompaa räätälöintiä, mikä mahdollistaa nopeamman mukauttamisen uusiin materiaaleihin ja formulaatioihin.
Älykäs valvontatekniikka
Kehittyneisiin suulakepuristusjärjestelmiin voidaan integroida antureita seuraamaan:
Lämpötilan muutokset
Kulutusolosuhteet
Käsittelyn vakaus
Tämä auttaa vähentämään odottamattomia seisokkeja ja parantamaan tuotannon hallintaa.
